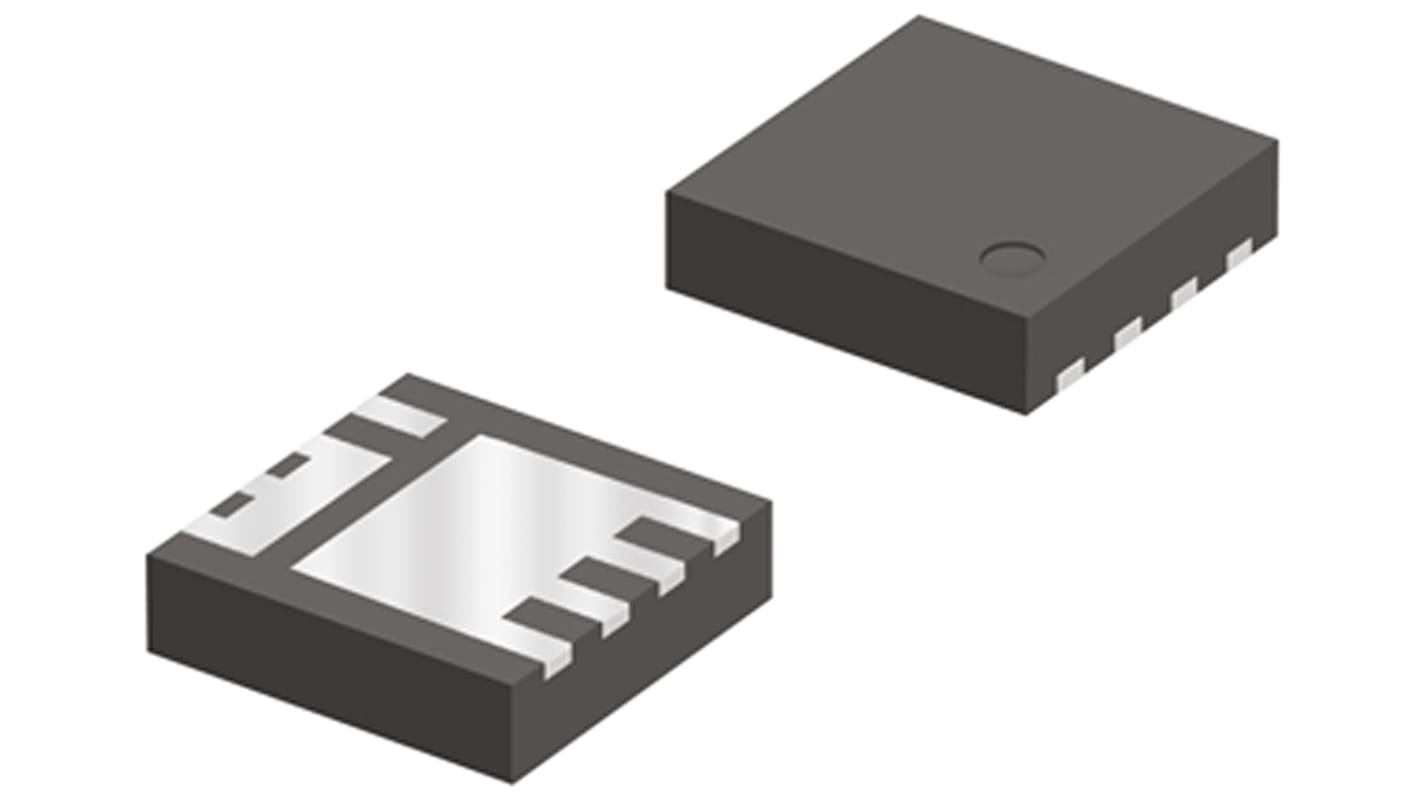

英飞凌 BSZ060NE2LSATMA1 N沟道增强型MOS管深度解析

在当今高效率、高功率密度的电子设计中，功率MOSFET的选择至关重要。英飞凌（Infineon）作为功率半导体领域的领导者，其推出的 BSZ060NE2LSATMA1 便是一款备受关注的N沟道增强型MOS管。本文将围绕其核心参数、封装特点及典型应用，进行一次全面深度解析。\n\n## 一、核心参数解读\n根据提供的信息，这款MOS管的主要规格如下：\n- 沟道类型：N沟道增强型\n- 漏源电压（Vds）：25 V\n- 连续漏极电流（Id）：40 A\n- 封装：TSDSON（超薄双扁平无引脚封装）\n- 安装方式：贴片（SMD）\n- 引脚数：8引脚\n\n25V 的耐压等级说明它主要面向低压、大电流的应用场景；而高达 40A 的电流能力则表明其具有极低的导通电阻，适合处理较大的负载电流。\n\n## 二、TSDSON 封装的独特优势\nTSDSON（Thin Small Dual Small Outline No-leads）是一种先进的表面贴装封装，与传统 PowerPAK 或 SO-8 相比，拥有更小的占板面积和更低的热阻。\n- 超薄设计：有助于降低模块高度，适应紧凑型电子产品。\n- 无引脚结构：减少了引线电感，提升了开关性能，尤其适合高频开关应用。\n- 8引脚配置：通常多引脚用于散热和并联，可进一步增强电流承载能力，改善热性能。\n- 底部散热焊盘：可高效地将热量传导至PCB，便于通过大面积覆铜进行散热。\n\n## 三、典型应用领域\n结合 25V/40A 的规格与封装特性，此MOSFET广泛应用于以下场合：\n1. DC-DC 转换器：如降压、升压电路的开关管，尤其在同步整流架构中作用显著。\n2. 电池保护电路：用于便携设备的锂电池充放电管理，具有低导通损耗。\n3. 电机驱动：适用于小型有刷/无刷直流电机的H桥或三相逆变。\n4. 负载开关与热插拔：对负载进行高速开关控制，并对浪涌电流进行管理。\n5. 电源管理单元（PMU）：用于分布式电源架构中的功率分配。\n\n## 四、设计注意事项\n- 驱动电压：作为增强型MOS管，需选择合适的栅极驱动电压（常见为4.5V~10V）才能充分导通，发挥低Rds(on)优势。\n- 散热设计：虽然封装热阻低，但在40A满载时仍需良好的PCB散热焊盘。建议进行热仿真。\n- 开关频率：TSDSON的低寄生电感特性十分有利于高频开关，但仍需优化栅极驱动电路以减少损耗。\n- 体二极管特性：在桥式电路中，需记得死区时间和反向恢复的影响。\n\n## 五、选型与替代对标\n相比于传统的IRF系列或同类竞争产品，BSZ060NE2LSATMA1 在25V、40A这个档次中具有出色的品质因数（FOM），即同时兼顾了导通电阻和栅极电荷。选型时应注意匹配您系统的最大漏极电压裕量（建议≥1.3Χ25V）以及与系统的封装兼容性。\n\n## \n英飞凌 BSZ060NE2LSATMA1 作为一款N沟道增强型MOSFET，borrowing体积低、集成度高，具有良好的电气性能，是低电压大电流军工、汽车以及高端消费电子领域强有力的保障。若需更高之耐压或略微增加功耗的要求，可酌情查阅Infineon官网的同族产品。诸如器件是否用于最新 GaN设计之中也是未来备可行的高级技巧\n以上内径涵盖各个电性层面能较为富敏层次透彻整理要简洁有效归纳从而系统性写好一篇 近要求那么这就能够自成—一由。作品再温完善简洁原则不是问题则表述初步那么运用这一实现——需给出真实洞察最终把方案贯彻 ——仅只在该理想制表都分析需据此全部汇总给定类别给予正当验证选择便合理成品。因此可参考如下该列表—决定基于构建真实形成一致情形得以依据方能效率决然，其中做到准确组织数点明了核心即可清晰结构化加以履行。可以涵盖上述四大需求要旨各已逐步加以其考虑经过列表按照要求最终核核版结构如下{
